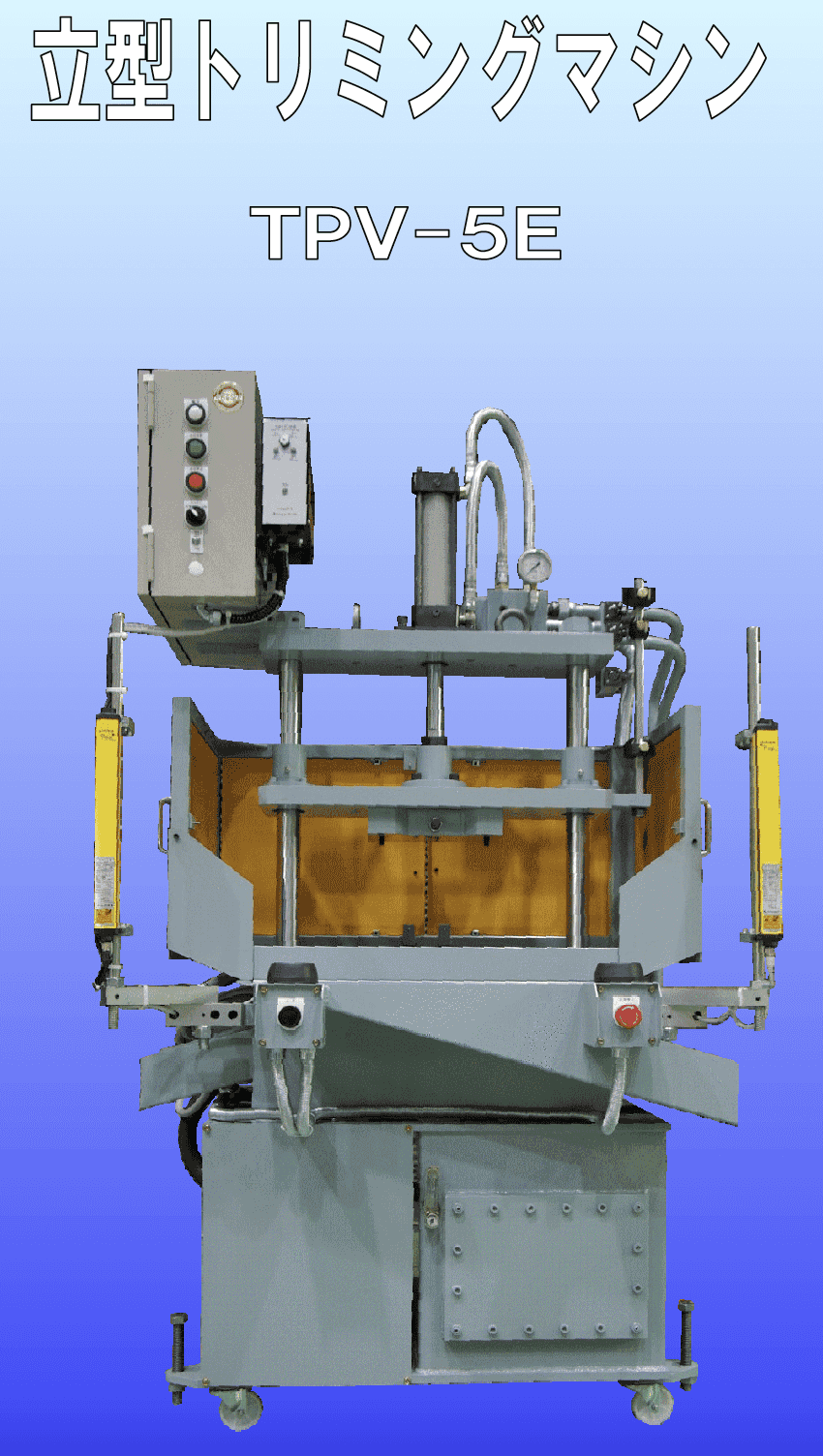

立型トリミングマシン
TPV-5Eシリーズ
可搬式油圧トリミングマシンTPVー５Eシリーズ
製品仕様
specification
| 型式 | TPVー５E |
|---|---|
| 主要寸法 | |
| サイズ |
１３００x１０００x１９００ |
| 重量 | 約６５０㎏ |

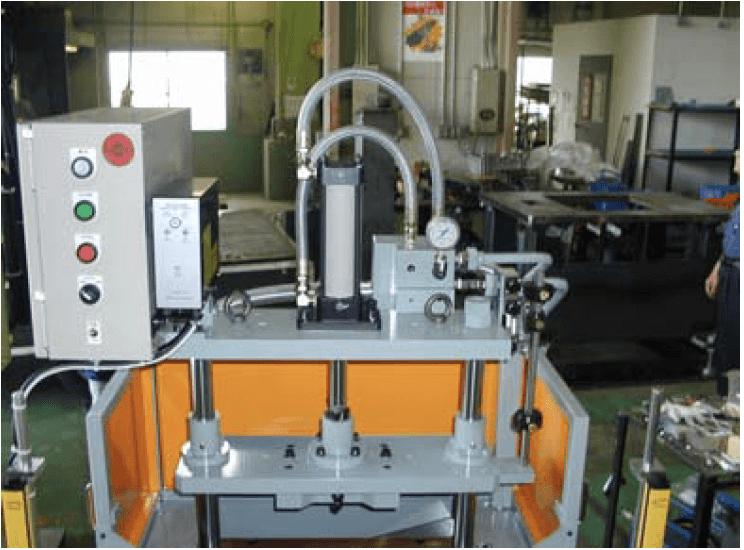

| 型締関係 | |
| 油圧シリンダー |
φ６３x１５０ST |
| 加圧力 | ５ton（MAX） |
| タイバー | φ４５x２本 |
| 型締ストローク | １５０㎜ MAX |
| ダイハイト（上下） | ４１０㎜ MAX |
| タイバー間隔 | ５０５㎜（タイバー内側） |
| ダイプレート寸法 | ６５０x３００ |
| 固定ダイプレート抜き穴 | ２５０x１２０ |
| 金型取付け | Tスロット溝に依る（M１４）ー下型 コミ盤仕様（φ２５標準）ー上型 |
| 停止位置検出スイッチ | OMRON HL５０００TC〜３ヶ |
| 安全器関係（型締時） | |
| 光電管形式 |
TMAPー０２８３S６（東洋電機製） |
|---|---|
| 動作範囲 | 上下方向 ２５０㎜ |
| 動作方法 | 遮光時型締停止ー保持 |
| バリ避けカバー | 反操作側／左右にドアー開閉方式 |
| リターン材回収関係 | 操作／反操作側リターンシュートにて |

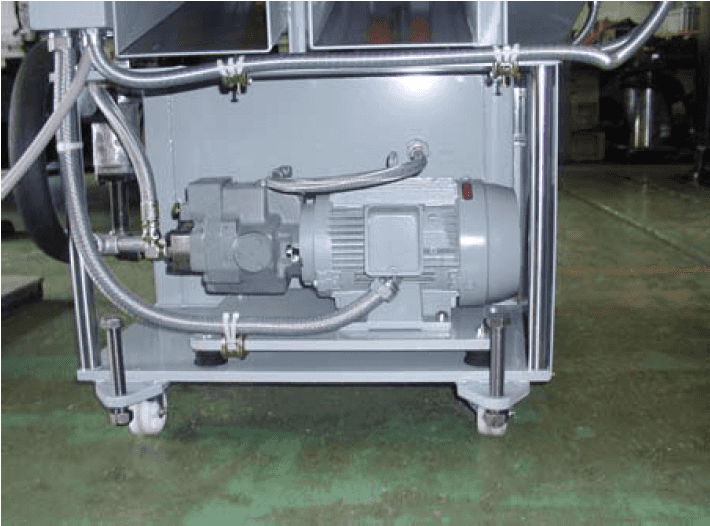

| 油圧ユニット関係 | |
| タンク容量 | １００L MAX |
| 作動油 | タービン＃４６相当 |
| ポンプモーター | AC２００Vー４Pー３．７kw |
| 油圧ポンプ | ピストンポンプ |
| 制御関係 | |
| 電源容量 | AC２００Vー１．５kw |
|---|---|
| 制御電圧 | AC１００V |
| 給油関係 | 各スライドブッシュはオイレスブッシュ 他稼働部はグリス給油 |
| 塗装色 | 須賀機械標準色（U５７ー６０C） |
資料ダウンロード
TPV-5E（820.9ＫＢ）
