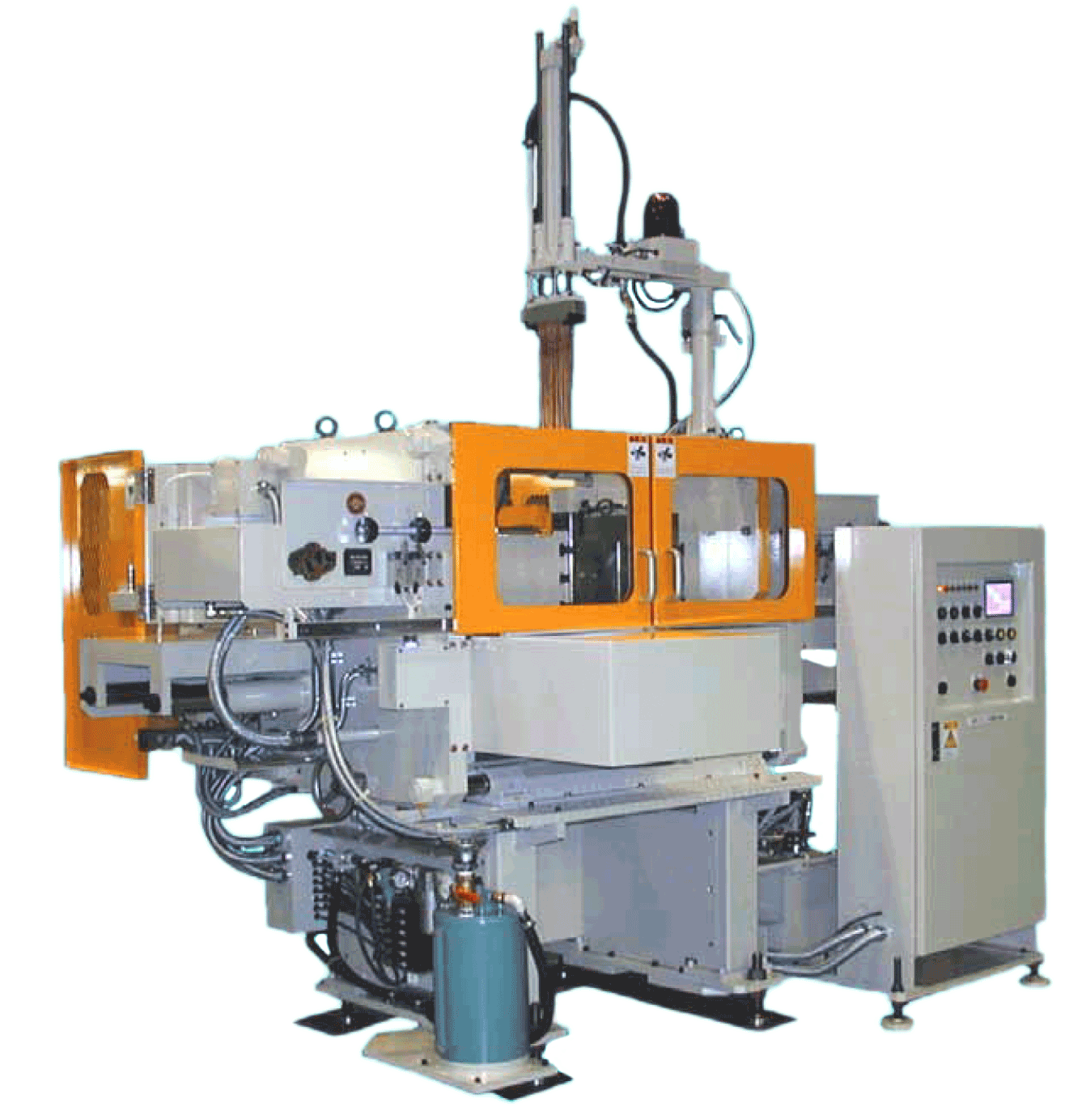

新型トリミングロボット
RTPシリーズ
精密トリミングマシンに製品取出し機能を兼ね備えた１台２役の高速エクセレントマシン。
狭小スペースへの設置や量産品に適した装置です。
※１２５〜３５０tクラスのダイカストマシンに対応可能です。
狭小スペースへの設置や量産品に適した装置です。
※１２５〜３５０tクラスのダイカストマシンに対応可能です。
製品仕様
specification
全体仕様
| 制御方式 | シーケンサー（三菱FX2N） |
|---|---|
| 電源容量 | AC200Vー2kw |
| マシン寸法（W×L×H） | 1932 x 2311 x 2985㎜ |
| マシン重量 | 約3.0ton |
※改良の為予告なく変更することがあります。
トリミング仕様
| 型締シリンダー | φ６３×２５０ST（油圧） |
|---|---|
| 型締力 | ７ton（MAX） |
| ダイハイト（ダイブロック間隔） | ３９０MAX |
| ワーク押さえシリンダー | φ５０×２７５ST（油圧） |
| ワーク押さえ力 | ２．７ton（MAX） |
| ワーク押出しシリンダー | φ５０×５０ST（エアー） |
| ワーク押出し力 | ７８㎏（４㎏／㎠） |
| ノックアウト力 | ３．６ton（MAX） |
| ノックアウトストローク | ５０㎜（MAX） |
| 油圧ポンプモーター | １．５kw・４P・AC２００V |
| 油圧タンク | ４７リットル（タービン＃４６） |
※改良の為予告なく変更することがあります。
取出装置仕様
| No.1アーム前後 | １２００㎜（サーボモーター） |
|---|---|
| AC２００Vー４００W | |
| No.2アーム前後シリンダー | φ４０×８００ST（エアー） |
| 横スライドシリンダー | φ４０×１５０ST（油圧） |
| 横スライド引抜きストローク | １５０ST MAX（エンコーダー） |
| グリップ旋回角度 | ９０° |
| グリップ機種 | No.１６ー８０グリップ |
| グリップ把握力 | ７５㎏ |
| グリップ把握径 | φ５０ーφ６５ |
| 搬送重量 | ４㎏（MAX） |
| 製品検知 | 光線式センサー２ヶ |
※改良の為予告なく変更することがあります。
